zehaztapenak
Ebaketa abiadura: 0-30000mm / min
Onartutako Formatu Grafikoa: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Beste batzuk
Aplikazioa: Laser bidezko ebaketa
Baldintza: New
Ebaketa lodiera: 6mm
CNC edo ez: bai
Hozte modua: Aireko hozketa
Kontrol softwarea: FSCUT2000, Chutian ebaketa bereziko softwarea
Jatorri lekua: Anhui, Txina (kontinentala)
Ziurtagiria: CCC, ISO
Salmenta osteko zerbitzua emana: makineria atzerrian erabiltzeko ingeniariek
Aplikazio eremuak

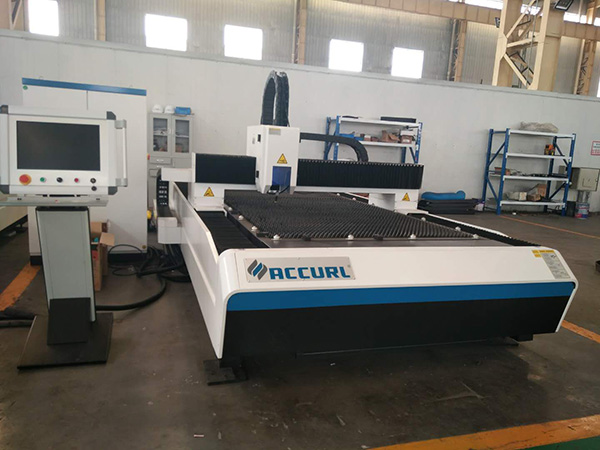

Makina honek IPG / SPI laser sofistikatuena hartzen du, gure konpainiak diseinatutako Zubi CNC makina eta indar handiko soldadura gorputza konbinatuz, tenperatura altuko errele eta doitasun handiko CNC fresatzeko makina handi baten ondoren. Zurruntasun eta egonkortasun ona du, doitasunezko boladun torlojuekin, gidatze linealarekin. Abiadura handiko 8 mm-ko azpitik eta doitasun handiko xaflak mozteko erabiltzen da. Zuntz laserrak abantaila ugari ditu, hala nola, habe altuko kalitatea, distira handia, bihurketa-tasa altuak, mantentze-lanik, kostu txikiko eta tamaina txikiko funtzionamendu fidagarria, etab. Airean lagundutako ebaketa laser ebaketa maila aurreratuena da. , hau da, bereziki egokia altzairu herdoilgaitzez, kartoizko altzairuen doitasun ebaketa. Metalezko produktuak, hardwarea, doitasun makineria, auto piezak, betaurrekoak, bitxiak, plaka, elektronika, jostailuak, publizitatea eta beste industria erabiltzen da.
Makinaren deskribapena:
1. Produktuen eskema eta konposizioa
Zuntz laser bidezko ebaketa makina zuntz-laserez osatuta dago, ebaketa-burua, kontrol-sistema, hozte-sistema, makina unitatea, ihes-gasen sistema, etab.
2. Produktuen errendimendua
Metalezko xaflak ebakitzeko oso erabilia, karbono altzairua, altzairu herdoilgaitza, aleazio altzairua eta beste metal material batzuk bezala. Era berean, piezen hainbat forma eta tamaina prozesatu ditzakegu; testu mota guztiak, logotipoak eta ereduak ebakiz.
Ebaketa gama: Taula 3000mm * 1500mm,
Ebaketa karbono altzairuzko lodiera: 0,2 mm-6 mm
Ebaketa zabalera: 0,08—0,15 mm
X, Y, Z ardatza makina 3000 mm * 1500mm * 100mm bidaiatzen du
Kokapenaren zehaztasuna: ± 0,05 mm / 1000 mm
Errepikatu kokapenaren zehaztasuna: ± 0,03 mm / 1000 mm
Makina estandarra gutxieneko abiadura: 30 m / min
Gehieneko alferrikako abiadura: 50 m / min
1 mm lodiera taula O2 Max ebaketa abiadura:
(IPG-1000 Laser) 10 m / min
(SPI-CW-1500 Laser) 15 m / min
Gehienezko mozketa sakonera:
Karbono Altzairua (O2) 7mm
Altzairu herdoilgaitza (N2) 3,5 ~ 4 mm
Altzairu herdoilgaitza (O2) 6mm
3. Produktu sistema zerrenda:
Laser
Fitxategien laserrak: 1000W (SPI aukerakoa)
Kanpoko bide optikoa eta ebaketa burua
Laser ebaketa-buru Doitasun handiko ebaketa burua
BCS100 sentsore capacitiboa, automatikoki jarraitu
Fokatze lente 25,4 F = 100
Ostalari makina
Makina plataformak eta osagarriak 3000mm * 1500mm ebaketa burua
X ardatzeko balbula torlojua 4010 abiadura handiko torlojua; TAIWAN HIWIN
Ijezteko gida 5050 abiadura handiko Y geziaren ardatza; TAIWAN HIWIN
Planeten erreduktorea VRB140, Japonia SHIMPO
Japoniako NSK eramatea
Hauts estalkia Qingdao, HEMA
PKK katea, Txina
