zehaztapenak
Ebaketa eremua: 3000 * 1500mm
Mozketa abiadura: 30 m / min
Onartutako Formatu Grafikoa: AI, PLT, DXF, BMP, LAS, DXP
Aplikazioa: Laser bidezko ebaketa
Baldintza: New
Ebaketa lodiera: 0-30mm
CNC edo ez: bai
Hozte modua: ura hoztea
Kontrol softwarea: Cypcut
Jatorri lekua: Anhui, Txina (kontinentala)
Ziurtagiria: CE, ISO, SGS, CCC
Bermea: Urte 1
Laser iturria: IPG / Raycus / nNIGHT / MAX
Ebaketa burua: Precitec / Raytools / OSPRI / WSX
Servo mota: Servo motorra
Hozte sistema: Water Chilller
Laser potentzia: 500/750/1000/1500/2000 / 3000w edo pertsonalizatua
Lan eremua: 1500 * 3000 mm
Ebaketa materialak: karbono altzairua / altzairu herdoilgaitza / aluminioa / kobrea
Elektikoaren osagaia: Frantziako Schneider
Transmisio Sistema: YYC
Produktuen aplikazioa

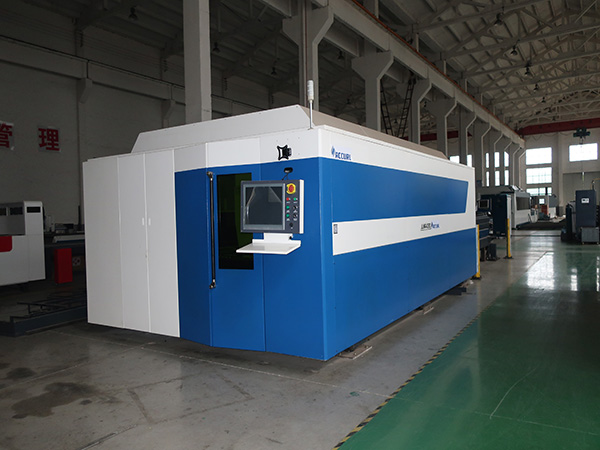

CL-G3015A zuntzaren laser bidezko ebaketa makina laser bidezko ebaketa ekipoen multzo osoa da, zuntz laserarekin, hotzekin, zuntz ebaketa buruak integratuta, ebaketa makina-erreminta, kontrol-sistema, ur-sistema, airea ateratzeko sistema eta abar. Makina osoa pieza finkoa eta zubi mugikorreko egitura hartzen ditu. Bi ardatzetako hiru ardatzetako CNC laser bidezko ebaketa makina da. Horien artean, XY ardatzaren lotura planoa ebakitzeko Z ardatza jartzen du jarraipen pieza azalera. Ekipamenduaren lau ardatzak gurpildun giden bitartez gidatzen dira, eta X, Y, Z ardatzean ebaketa plaka zatiak AC zerbitzariko engranaje errailak gidatzen ditu, horien artean X, Z ardatza AC zerbitzuko engranaje errailak gidatzen du. Ohe nagusia, Y ardatzak altzairuzko egitura habe bat hartzen du, errendimendu dinamikoa, horien artean laser ebaketa burua, AC servo motorra, boladun torlojua bikotea, ijezketa gida bikotea, erreduktorea, engranaje eta cremallera bikotea marka ezagunena aukeratzen dute. CNC sistemak etxeko markako laser bidezko zenbakizko kontroleko sistema bereziak hartzen ditu, ebaketa kontrolerako softwarearen eta programazio laguntzailearen software profesionala konfiguratzen du. Egitura trinkoa, nahikoa zurruntasuna, fidagarritasuna eta ebaketa eraginkortasun handia.
CNC zuntzaren ebaketa makina egokia da altzairu herdoilgaitza, karbono altzairua, aleazio altzairua, silizio-altzairua, altzairu galbanizatua, aluminiozko alea, titaniozko aleazioa eta beste material metalikoak mozteko.
Ezaugarri nagusiak
1. Mugitzen zubi habe egiturazko diseinu berria hartzen du, baita fabrikazio prozesu berria ere, azelerazio altuko egonkortasuna mantenduz eta estrusio aluminiozko aleazioa luzera zabalarekin. Honek% 12ko pisua murriztu eta% 20ko hazkundea handitu zuen zurruntasunaren arabera.
2. CNC eta ingelesez kontrolatzeko softwarea hartzen duten giza-ordenagailuen arteko elkarrekintza interfazearekin idatzitako sistema CNCa, eragiketa errazagoa eta erosoagoa bihurtu zuen.
3. Ikuspen zabaleko ebaketa gunea, hiru alde irekiak baititu, lehengaiak kargatzeko eta deskargatzeko errazagoa egiten baitute. Espazio desberdinetan aplika daiteke.
4. Kontrol kabinete elektrikoan erabilitako partizio-egitura espazialaren antolamendu ezberdinak bete ditzake.
5. Ebaketa ganbera mugitzen den sareta hartzen du, ebaketa amaigabeak zehatz-mehatz konturatzeko eta bai materiala bai mozketa denbora aurrezteko.
6. Oinarrizko zatian hauts-kentzea egitura eraginkorragoa bihurtzen da, erantsitako gailua ebaketa-eremutik oso gertu eginda. Horrez gain, hauts-kentzea ekiditeko gailuak ez du laserik lan egiteko bizitza luzea bermatzeko.
7. Diseinatutako laser ebaketa buru berezi honek eraginkortasun handiko ebaketa egin dezake lodierako materiala lodiera zehatz batean, fokatze distantziaren doikuntza bidez, fokuen diametroa eta habe-gerrian ebaketa eremua, botere sendoa, aurrealdea eta atzealdea materiala kargatzeko. denbora aurreztuko duzu.
Parametro teknikoak
Ebaketa gama (mm) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
X ardatza trazua (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Y ardatza trazua (mm) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Z ardatza trazua (mm) | 300 | 300 | 300 | 300 | 300 | |
XY ardatzaren kokapenaren zehaztasuna (mm) | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 | |
Berriz jartzeko zehaztasuna (mm) | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | |
Laser potentzia (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Gure zerbitzua
Aurre-salmenta zerbitzua
* Kontsulta eta aholkularitza.
* Lagin probak egiteko laguntza.
* Ikusi gure fabrika.
Salmenta osteko zerbitzua
* Makina nola instalatu entrenatzen duzun, makina nola erabili prestakuntza.
* Ingeniaritza makineria atzerrian erabiltzeko eskuragarri.
